文章作者:姜南(Slyar) 文章来源:Slyar Home (www.slyar.com) 转载请注明,谢谢合作。

数字电路实践课要求自己设计并完成一个电动机转速表,可以测量电动机每秒转动多少圈,最大测量范围每秒转动999圈。配件包括印刷电路板、小电机、电机转盘透光孔、光电传感器、3支CD40110、1支CD40106等。。。反正任务就是要焊接一堆集成电路和数码管在一个电路板上。。。我学的是有多渣- -

20100608848

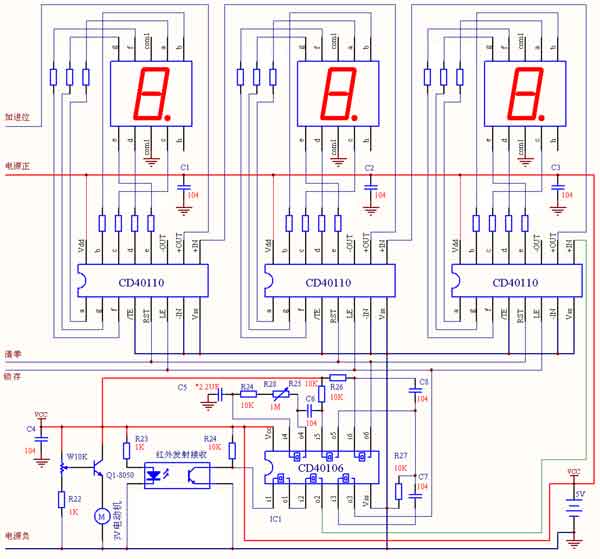

这个是设计图纸。。。用CD40110和CD40106来实现电动机转速表功能,其中CD40110是加减计数、译码、驱动、锁存专用芯片,可以实现10进制加1、10进制减1、将计数值译成10进制的LED显示码、驱动LED,其内部的计数器和显示驱动是分开的,受计数允许(/TE)、清零复位(RST)、显示锁存控制(LE),其中计数器还具有独立的加减输入端(+-IN)和进(借)位输出端(+-OUT),这次只需要用到加计数,因此减输入端(-IN)对地短路,减借位输出端(-OUT)留空。

100326114840

锡融化后产生的气体非常刺眼啊,而且一个点一个点焊接真的好蛋疼啊。。。果然我是学不了EE的。。。

看看完成后的背面

20100608847

女朋友的耐性比我好。。。

20100608843

反正到最后是能够实现电动机转速表的功能的,就这么交了。。。上节课是做过一个无线话筒什么的。。。

20100608846

转载请注明:Slyar Home » 我果然不是个焊工的料
